வெற்றிட உறிஞ்சுதல் நான்கு முக்கிய நன்மைகள் கொண்ட தொழில்துறை ஆட்டோமேஷனில் "நெகிழ்வான கிராப்பிங்கிற்கான" ஒரு முக்கிய தீர்வாகும்: சேதமடையாத பிடிப்பு, பல பொருள்/ஒழுங்கற்ற பணிப்பகுதிகளுக்கு ஏற்ப, சுத்தமான மற்றும் சுற்றுச்சூழல் பாதுகாப்பு மற்றும் நெகிழ்வான செயல்பாடு. இது பணியிடங்களின் வெவ்வேறு தொழில் பண்புகளுக்கு (மெல்லிய/தடித்த, துல்லியம்/கரடுமுரடான, சுகாதாரம்/தரமானது) மாற்றியமைக்கப்படலாம்.

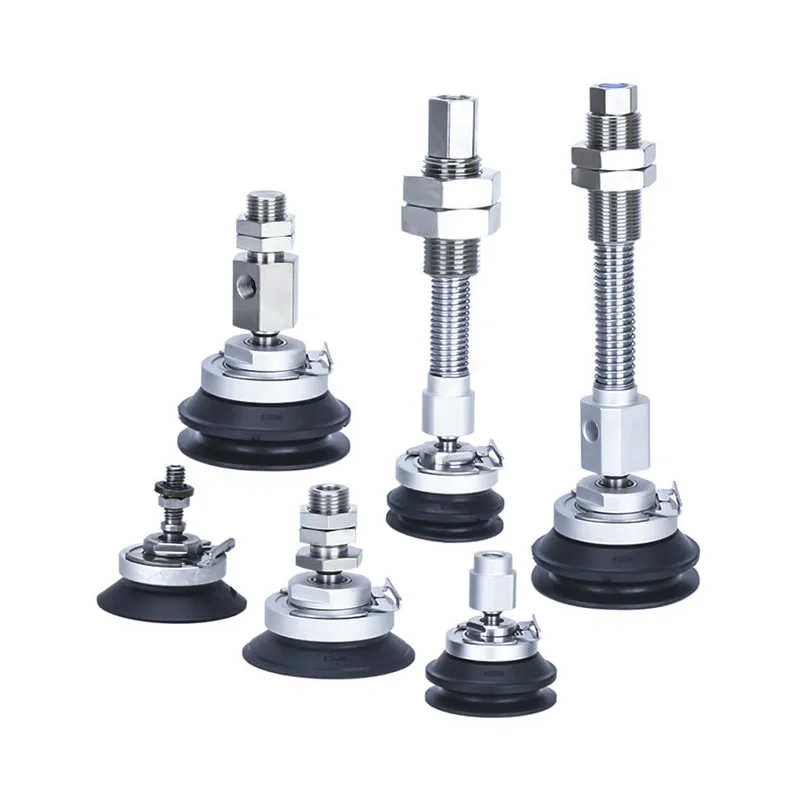

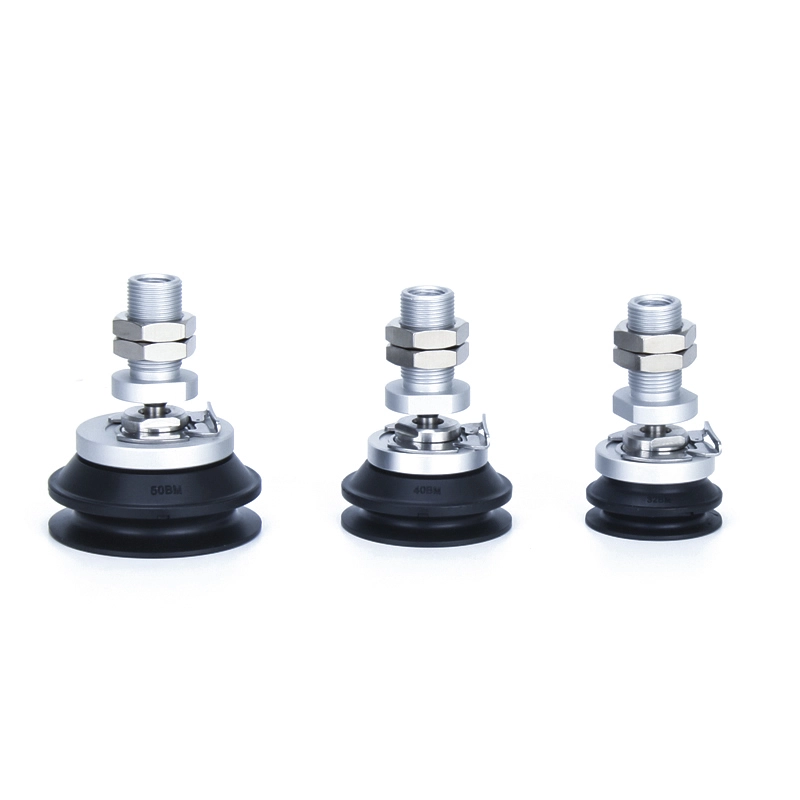

உயர் விறைப்பு பந்து கூட்டு வெற்றிட உறிஞ்சும் கோப்பைகள் ZP3E
சைனா கொமேலெக்கின் உயர் விறைப்புத்தன்மையுள்ள பந்து கூட்டு வெற்றிட உறிஞ்சும் கோப்பைகள் ZP3E அதிக சுமை, பெரிய பகுதி கையாளுதலுக்கான தனிப்பயனாக்கப்பட்ட தீர்வுகளை வழங்குகிறது. ஒரு பள்ளம் சீல் மேற்பரப்பு மற்றும் பந்து கூட்டு வடிவமைப்பு, அவர்கள் சீரற்ற அல்லது நுண்ணிய பொருட்கள் மீது நிலையான ஒட்டுதல் உறுதி. கண்ணாடி, உலோகத் தாள்கள் மற்றும் பேக்கேஜிங்கிற்கு ஏற்றது, அவை தானியங்கு அமைப்புகளில் குறியிடாத, நம்பகமான செயல்திறனை வழங்குகின்றன.
கிளிக் செய்து தேர்வைத் தொடங்கவும்
》தயாரிப்புத் தகவலுக்குத் திரும்பு
உயர் விறைப்பு பந்து கூட்டு வெற்றிட உறிஞ்சும் கோப்பைகள் ZP3E

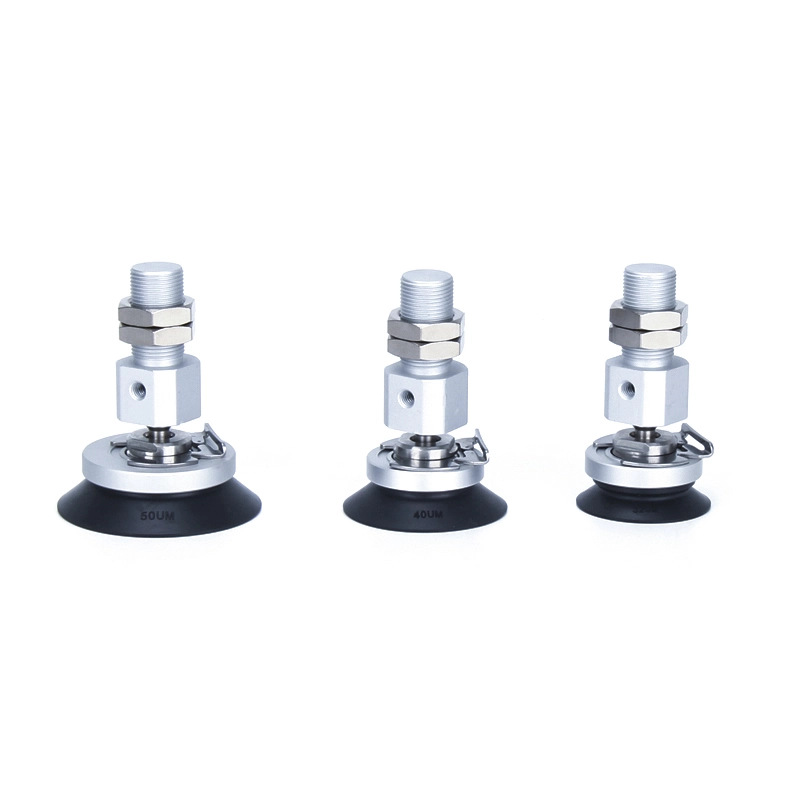

அடாப்டருடன் கூடிய ZP3E-TF தொடர் உயர் விறைப்பு பந்து கூட்டு வகை வெற்றிட பட்டைகள்

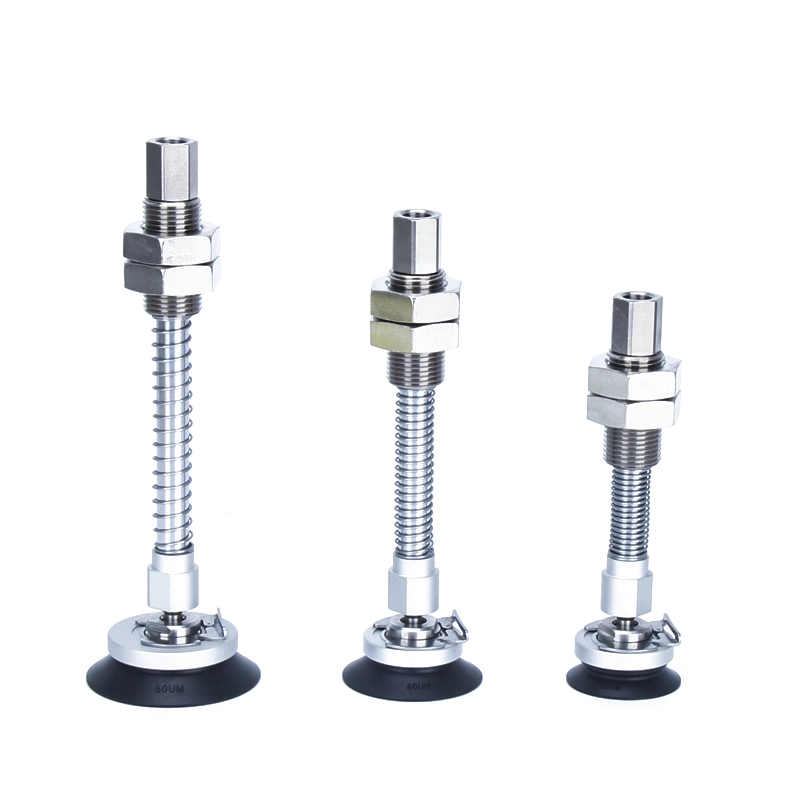

இடையக உயர் விறைப்பு பந்து கூட்டு வகை வெற்றிட பட்டைகள் கொண்ட ZP3E-TF தொடர்
ZP3E-YF தொடர் அடாப்டர் உயர் விறைப்பு பந்து கூட்டு வகை வெற்றிட பட்டைகள்

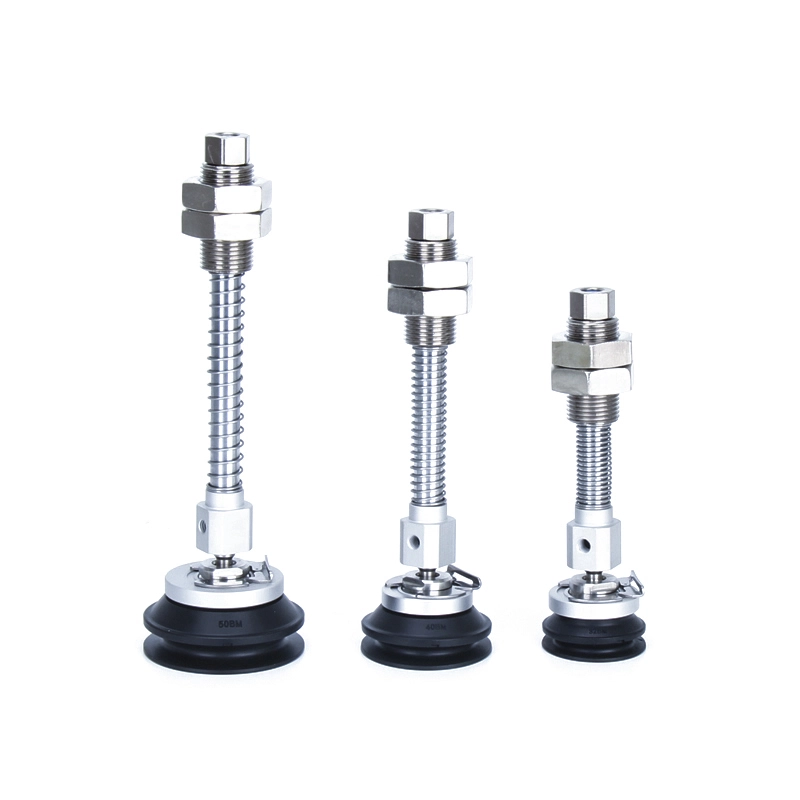

இடையக உயர் விறைப்பு பந்து கூட்டு வகை வெற்றிட பட்டைகள் கொண்ட ZP3E-YF தொடர்
விளக்கம்
எப்படி ஆர்டர் செய்வது
விவரக்குறிப்புகள் / பொருள்
விண்ணப்பங்கள்
வளம்
ஹை ரிஜிடிட்டி பால் கூட்டு வெற்றிட உறிஞ்சும் கோப்பைகள் ZP3E என்பது ஒரு தொழில்துறை தர வெற்றிட உறிஞ்சும் கோப்பை ஆகும், இது தானியங்கு அமைப்புகளுக்குள் கனமான, பெரிய அல்லது ஒழுங்கற்ற மேற்பரப்பு பணியிடங்களைக் கையாள வடிவமைக்கப்பட்டுள்ளது.
அதன் உயர்-விறைப்பு அமைப்பு கண்ணாடி, உலோகத் தாள்கள் மற்றும் அட்டை போன்ற கனமான பொருட்களின் மீது நிலையான பிடியை உறுதி செய்கிறது.
பந்து-கூட்டு வடிவமைப்பு பல-கோண சரிசெய்தலுக்கு அனுமதிக்கிறது, கோப்பை தானாகவே சாய்ந்த அல்லது ஒழுங்கற்ற மேற்பரப்புகளுக்கு மாற்றியமைக்க உதவுகிறது.
பள்ளம் கொண்ட சீல் மேற்பரப்பு வெற்றிடத்தை தக்கவைக்கும் திறன்களை அதிகரிக்கிறது, நுண்ணிய பொருட்களைக் கையாளும் போது கூட பயனுள்ள உறிஞ்சுதலை உறுதி செய்கிறது.
ரோபோடிக் ஆட்டோமேஷன், பேக்கேஜிங், வாகன உற்பத்தி மற்றும் கண்ணாடி செயலாக்கம் போன்ற துறைகளில் இந்தத் தயாரிப்புத் தொடர் பரவலாகப் பயன்படுத்தப்படுகிறது; பிடிப்பு சக்தி, நிலைப்புத்தன்மை மற்றும் நெகிழ்வுத்தன்மை ஆகியவற்றிற்கான மிக அதிக தேவைகள் கொண்ட பயன்பாடுகளுக்கு இது மிகவும் பொருத்தமானது.
முக்கிய அம்சங்கள்
**அதிக விறைப்பு மற்றும் நிலைத்தன்மை**
கண்ணாடி, உலோகத் தாள்கள் மற்றும் அட்டை போன்ற கனரக மற்றும் பெரிய-மேற்பரப்பு பணியிடங்களுக்காக குறிப்பாக வடிவமைக்கப்பட்டுள்ளது-இந்தத் தொடர் 32 மிமீ முதல் 125 மிமீ வரையிலான விட்டம் வரம்பை வழங்குகிறது, ஒற்றை அடுக்கு மற்றும் இரட்டை அடுக்கு அமைப்புகளுக்கான விருப்பங்கள். மேற்பரப்பு ஒரு பள்ளமான அமைப்பைக் கொண்டுள்ளது.
**பந்து-கூட்டு செயல்பாடு**
ஒரு ஒருங்கிணைந்த பந்து-கூட்டு கட்டமைப்பை இணைத்து, அலகு நெகிழ்வான, பல-கோண சரிசெய்தலுக்கு அனுமதிக்கிறது. இது தானாக சாய்ந்த அல்லது சீரற்ற பணிப்பகுதி மேற்பரப்புகளுக்கு ஈடுசெய்கிறது, டைனமிக் கையாளுதல் செயல்பாடுகள் முழுவதும் நிலையான சீல் செயல்திறன் மற்றும் நம்பகமான உறிஞ்சும் சக்தியை உறுதி செய்கிறது.
**விருப்பத் தாங்கல் பொறிமுறை**
உறிஞ்சும் கோப்பை பணிப்பகுதியுடன் தொடர்பு கொள்ளும்போது உருவாகும் தாக்க சக்திகளை உறிஞ்சுவதற்கு விருப்பமான இடையக பொறிமுறையைச் சேர்க்கலாம். இது உறிஞ்சும் கோப்பையின் உடல் மற்றும் துல்லியமான பணியிடங்களின் மேற்பரப்புகளை சேதத்திலிருந்து திறம்பட பாதுகாக்கிறது. அதிக அதிர்வெண் சைக்கிள் ஓட்டுதல் சூழல்களில், இந்த அம்சம் உபகரணங்களின் சேவை ஆயுளை நீட்டிக்கவும் ஒட்டுமொத்த ஆயுளை அதிகரிக்கவும் உதவுகிறது.
**பொருள் விருப்பங்கள்**
உயர் விறைப்பு பந்து கூட்டு வெற்றிட உறிஞ்சும் கோப்பைகள் ZP3E உயர்தர ரப்பர் மற்றும் சிலிகான் பொருட்களைப் பயன்படுத்தி தயாரிக்கப்படுகிறது, சிறந்த சீல் திறன் மற்றும் உடைகள் எதிர்ப்பை வழங்குகிறது. ஆன்டி-ஸ்டேடிக் பொருட்கள் ஒரு விருப்பமாக கிடைக்கின்றன, இது எலக்ட்ரானிக்ஸ் உற்பத்தி மற்றும் சுத்தமான அறை சூழல்களில் பயன்படுத்துவதற்கு ஏற்றதாக இருக்கும். கூடுதலாக, லித்தியம்-அயன் பேட்டரி உற்பத்தி மற்றும் கடுமையான தொழில்துறை அமைப்புகளின் குறிப்பிட்ட பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய இது துருப்பிடிக்காத எஃகு பொருத்துதல்களுடன் இணைக்கப்படலாம்.
** பிரிக்கக்கூடிய வடிவமைப்பு **
ஒரு மட்டு கட்டமைப்பைக் கொண்டுள்ளது, உயர் விறைப்பு பந்து கூட்டு வெற்றிட உறிஞ்சும் கோப்பைகள் ZP3E எளிதான வழக்கமான பராமரிப்பு மற்றும் கூறுகளை மாற்றுவதற்கு உதவுகிறது. இது வேலையில்லா நேரத்தை திறம்பட குறைக்கிறது மற்றும் நீண்ட கால செயல்பாட்டு செலவுகளை குறைக்கிறது. மேலும், அதன் நெகிழ்வான உள்ளமைவு விருப்பங்கள், பல்வேறு வகையான தானியங்கி அமைப்புகளில் தடையின்றி ஒருங்கிணைக்க அனுமதிக்கின்றன.

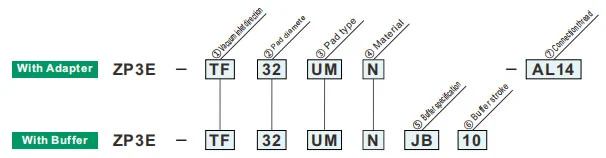

எப்படி ஆர்டர் செய்வது
| ① வெற்றிட நுழைவாயில் திசை | |
| TF | செங்குத்து |
| YF | பக்கவாட்டு |
| ②பேட் விட்டம்(மிமீ) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤பஃபர் விவரக்குறிப்பு | |
| ஜேபி | சுழலும் (பித்தளை, புஷிங்குடன்) |
| ஜே.எஃப் | சுழலும் (எஃகு, புஷிங்குடன்) |
| ③பேட் வகை | |
| UM | பள்ளம் கொண்ட பிளாட் வகை |
| பிஎம் | விலா எலும்புகள் மற்றும் பள்ளம் கொண்ட பெல்லோஸ் வகை |
| ④ பொருள் | |
| N | NBR |
| S | சிலிகான் ரப்பர் |
| U | யூரேத்தேன் ரப்பர் |
| F | FKM |
| ஜிஎன் | கடத்தும் NBR |
| ஜி.எஸ் | கடத்தும் சிலிகான் ரப்பர் |
பச்சை சின்னம் தனிப்பயனாக்கப்பட்ட மாதிரிகள்.
| ⑥பஃபர் ஸ்ட்ரோக் | |
| 10 | 10மிமீ |
| 25 | 25மிமீ |
| 30 | 30மிமீ |
| 50 | 50மிமீ |
| 75 | 75மிமீ |
| 100 | 100மி.மீ |
| ⑦ வெற்றிட நுழைவாயில் | ZP3E-T / செங்குத்து | ZP3E-Y / பக்கவாட்டு | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| ஆண் நூல் | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x1.25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| பெண் | B8 | M8 x1.25 | ● | — | ● | — |
| B12 | M12 x1.75 | — | ● | — | ● | |
வசந்த வினைத்திறன்
| திண்டு விட்டம் (மிமீ) |
இறுக்கமான முறுக்கு ±5% [N·m] | பஃபர் ஸ்ட்ரோக் (மிமீ) | வசந்த எதிர்வினை விசை [N] | ||
| பித்தளை, புஷிங்குடன் (ஜேபி) | எஃகு, புஷிங்குடன் (JF) | 0 ஸ்ட்ரோக்கில் | முழு பக்கவாதத்தில் | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
பேட் பொருள் மற்றும் பண்புகள்
⚪:சிறிது அல்லது பாதிப்பு இல்லை
|
பொருள்
சிறப்பியல்புகள்
|
சின்னம் | துரோமீட்டர் HS (±5°) |
நிறம் இன் ரப்பர் |
இயங்குகிறது வெப்பநிலை வரம்பு (°C) |
எண்ணெய் எதிர்ப்பு பெட்ரோல் |
எண்ணெய் எதிர்ப்பு பென்சோல் |
அடிப்படை எதிர்ப்பு |
அமிலம் எதிர்ப்பு |
வானிலை | ஓசோன் எதிர்ப்பு |
சிராய்ப்பு எதிர்ப்பு |
நீர்ப்புகா | கரைப்பான் எதிர்ப்பு (பென்சீன், டோலுயீன்) |
விண்ணப்பம் |
| NBR | N | 50 | கருப்பு | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | பொது வேலை, நெளி பலகை, வெனீர் தட்டு, இரும்பு தகடு மற்றும் பிறவற்றை மாற்றுதல் |
| சிலிகான் ரப்பர் | S | 45 ~ 50 | வெள்ளை | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | செமிகண்டக்டர், டை-காஸ்டிங்கிலிருந்து நீக்குதல், மெல்லிய வேலை, உணவு செயலி |
| யூரேத்தேன் ரப்பர் | U | 50 ~ 60 | பழுப்பு | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | நெளி பலகை, இரும்பு தகடு, வெனீர் தட்டு |
| FKM | F | 60 | கருப்பு | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | இரசாயன வேலை |
| கடத்தும் NBR | ஜிஎன் | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | குறைக்கடத்தியின் பொதுவான வேலை (நிலையான மின்சார எதிர்ப்பு) | |
| கடத்தும் சிலிகான் தேய்த்தல் | ஜி.எஸ் | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | குறைக்கடத்தி (நிலையான மின்சாரம்) |
மேலே உள்ள அட்டவணை ரப்பர் பொருட்களின் பொதுவான பண்புகளை மட்டுமே உள்ளடக்கியது. நீல சின்னம் தனிப்பயனாக்கப்பட்ட மாதிரிகள்.
பல்வேறு தொழில்துறை துறைகளில் நியூமேடிக் கூறுகளின் (வெற்றிட உறிஞ்சும் கோப்பை) பயன்பாட்டு அவுட்லைன்
I. முக்கிய பலங்கள்
II. தொழில் மூலம் பயன்பாடுகளை பிரித்தெடுத்தல்
A. மருத்துவம் மற்றும் மருத்துவத் தொழில்
A.1: முக்கிய தேவைகள்:சுத்தமான மற்றும் மாசு இல்லாத (FDA/GMP இணக்கம்), மென்மையான மற்றும் சேதமடையாத, மற்றும் குறுக்கு-மாசு தடுப்பு
A.2 முக்கிய காட்சிகள்:
1. மருந்து பேக்கேஜிங்: மருந்து பாட்டில் / மருந்து தட்டு / உட்செலுத்துதல் பை பிக்கப் (உணவு தர சிலிகான் உறிஞ்சும் கோப்பை, துகள் உதிர்தல் இல்லை)
2. மருத்துவ சாதனம் அசெம்பிளி: அறுவை சிகிச்சை கருவிகள்/மருத்துவ வடிகுழாய்கள்/புரோஸ்தீசிஸ் கையாளுதலின் துண்டுகள் (சரிசெய்யக்கூடிய எதிர்மறை அழுத்தம், சிதைவு பாதுகாப்பு)
3. உயிரியல் ஆய்வுக்கூடம்: பெட்ரி டிஷ்/சென்ட்ரிஃபியூஜ் டியூப்/ரியாஜென்ட் கார்டு பரிமாற்றம் (ரசாயன எதிர்ப்பு, மலட்டு இணக்கமானது)
பி. எலக்ட்ரானிக்ஸ் மற்றும் செமிகண்டக்டர் தொழில்
B.1 முக்கிய தேவைகள்:ஆன்டி-ஸ்டாடிக் (10⁶-10¹¹Ω), துல்லிய நிலைப்படுத்தல் (பிழை ≤0.01mm), கீறல் எதிர்ப்பு
B.2 முக்கிய காட்சிகள்:
1. சிப்/செமிகண்டக்டர்: செதில் கையாளுதல், சிப் பேக்கேஜிங் (போரஸ் செராமிக்/ஆன்டி-ஸ்டேடிக் சிலிகான் உறிஞ்சும் கோப்பை, சிதைவைத் தடுக்க சீரான எதிர்மறை அழுத்தம்)
2. பிசிபி/கூறுகள்: நெகிழ்வான பிசிபி, மைக்ரோ பாகங்கள் (0402 ரெசிஸ்டர்கள்) மேற்பரப்பில் பொருத்தப்பட்ட (மெல்லிய சிலிகான்/ஜெல்/மைக்ரோ உறிஞ்சும் கோப்பைகள் சுருக்கம்/கிழிவதைத் தடுக்கும்)
3. காட்சி: LCD/OLED பேனல், டச் கிளாஸ் கிராப் (உயர் வெளிப்படையான பொருள், கறை மற்றும் கீறல்கள் இல்லை)
C. ஆட்டோமொபைல் மற்றும் வாகன உதிரிபாகங்கள் தொழில்
C.1 முக்கிய தேவைகள்:பெரிய உறிஞ்சும் (ஒற்றை உறிஞ்சும் வட்டு ≥500N), பல-குறிப்பிடுதல் தழுவல் (உலோகம்/பிளாஸ்டிக்/கண்ணாடி), சீட்டு இல்லாதது
C.2 முக்கிய காட்சிகள்:
4. உடல் உற்பத்தி: எஃகு தகடு / கதவு சட்டத்தை கையாளும் வெல்டிங் (பெரிய விட்டம் கொண்ட ரப்பர் / பல உறிஞ்சும் கப் அணிவரிசை, சீட்டு எதிர்ப்பு அமைப்பு)
5. கண்ணாடி / உட்புறம்: விண்ட்ஸ்கிரீன் நிறுவல், தோல் இருக்கை மேற்பரப்பு பரிமாற்றம் (வெப்பநிலை எதிர்ப்பு சிலிகான் / கடற்பாசி உறிஞ்சும் கோப்பைகள், சிதைவு பாதுகாப்பு)
6. பாகங்கள்: என்ஜின் சிலிண்டர் பாடி / கியர்பாக்ஸ் ஹவுசிங் கிராப் (வெற்றிடம் + மெக்கானிக்கல் லாக், எதிர்ப்பு வீழ்ச்சி)
D. உணவு மற்றும் பேக்கேஜிங் தொழில்
D.1 முக்கிய தேவைகள்:உணவு தர பொருள் (FDA சான்றிதழ்), சுத்தம் செய்ய எளிதானது, நசுக்க எதிர்ப்பு
D.2 முக்கிய காட்சிகள்:
1. உணவு கையாளுதல்: வேகவைத்த பொருட்கள் / புதிய இறைச்சி / பழங்கள் வரிசைப்படுத்துதல் (குறைந்த உறிஞ்சும் கடற்பாசி உறிஞ்சும் கோப்பை, மணமற்ற மற்றும் கழுவ எளிதானது)
2. பேக்கேஜிங் ஆட்டோமேஷன்: பேக்கேஜிங் பை திறப்பு, மலட்டு அட்டைப்பெட்டி மோல்டிங் (நிலையான நீக்கம்/ பல-புள்ளி உறிஞ்சுதல், மெல்லிய/கடினமான பேக்கேஜிங்கிற்கு ஏற்றது)
E. லாஜிஸ்டிக்ஸ் மற்றும் கிடங்கு தொழில்
E.1 முக்கிய தேவைகள்:திறமையான தழுவல் (பொருட்களின் பல குறிப்புகள்), நிலையான அழுத்தம், எதிர்ப்பு வீழ்ச்சி
E.2 முக்கிய காட்சிகள்:
1. அட்டைப்பெட்டி கையாளுதல்: இ-காமர்ஸ் அட்டைப்பெட்டி வரிசையாக்கம் (சரிசெய்யக்கூடிய உறிஞ்சும் வரிசை, வெற்றிட அழுத்தம்)
2. தட்டு/ரோல்: மரப் பலகை/பிளாஸ்டிக் ஃபிலிம் ரோல் பரிமாற்றம் (நீண்ட துண்டு/வளைவு உறிஞ்சும் கோப்பை, ஆஃப்செட்டைத் தடுக்க சீரான உறிஞ்சுதல்)
F. புதிய ஆற்றல் மற்றும் சிறப்புத் தொழில்கள்
F.1 புதிய ஆற்றல் (லித்தியம் பேட்டரி/பிவி):
1. லித்தியம் பேட்டரி தட்டு (ஆன்டி-ஸ்டேடிக் போரஸ் உறிஞ்சும் கோப்பை, தூசி எதிர்ப்பு), ஒளிமின்னழுத்த கண்ணாடி (பெரிய உறிஞ்சும் சிலிகான் உறிஞ்சும் கோப்பை, கீறல் இல்லை)
F.2 அச்சிடுதல் மற்றும் காகிதம்
1. காகிதம்/அச்சிடப்பட்ட பொருள் பிடிப்பு (உறிஞ்சும் காகிதப் பொருள், கிழித்தும் மை மாசுபடுவதைத் தடுக்கும் சிறிய எதிர்மறை அழுத்தம்)
III. முக்கிய தழுவல் தர்க்கத்தின் சுருக்கம்
| பணியிடத்தின் பண்புகள் | குழாய் தழுவல் திட்டம் | தொடர்புடைய தொழில் காட்சிகள் |
| மெல்லிய / உடையக்கூடிய / துல்லியம் | சிலிகான்/பீங்கான் பொருள், மைக்ரோ நெகட்டிவ் பிரஷர், மைக்ரோ உறிஞ்சும் முனை | எலக்ட்ரானிக் குறைக்கடத்திகள், மருந்துகள் |
| கனமான பொருட்கள் / பெரிய அளவு | ரப்பர் பொருள், பெரிய விட்டம் உறிஞ்சும் கோப்பை, பல உறிஞ்சும் கோப்பை அணி | ஆட்டோமொபைல்கள், தளவாட பேனல்கள் |
| சுகாதாரம்/மாசு தடுப்பு | உணவு/மருத்துவ தர சிலிகான், அமைப்பு சுத்தம் செய்ய எளிதானது | மருந்து, உணவு |
| மென்மையான / ஒழுங்கற்ற மேற்பரப்புகள் | கடற்பாசி பொருள், சிதைக்கக்கூடிய உறிஞ்சும் கோப்பை | கார் உட்புறம், உணவு |
| ஆண்டிஸ்டேடிக் தேவைகள் | ஆண்டிஸ்டேடிக் சிலிகான், அயன் காற்று உதவியது | மின்னணு அரைக்கடத்தி |
