வெற்றிட உறிஞ்சுதல் நான்கு முக்கிய நன்மைகள் கொண்ட தொழில்துறை ஆட்டோமேஷனில் "நெகிழ்வான கிராப்பிங்கிற்கான" ஒரு முக்கிய தீர்வாகும்: சேதமடையாத பிடிப்பு, பல பொருள்/ஒழுங்கற்ற பணிப்பகுதிகளுக்கு ஏற்ப, சுத்தமான மற்றும் சுற்றுச்சூழல் பாதுகாப்பு மற்றும் நெகிழ்வான செயல்பாடு. இது பணியிடங்களின் வெவ்வேறு தொழில் பண்புகளுக்கு (மெல்லிய/தடித்த, துல்லியம்/கரடுமுரடான, சுகாதாரம்/தரமானது) மாற்றியமைக்கப்படலாம்.
முனை வெற்றிட உறிஞ்சும் கோப்பைகள் ZP2
ஒரு முன்னணி சீன உற்பத்தியாளராக, எங்கள் தொழிற்சாலை மில்லிமீட்டர் அளவிலான பணியிடங்களுக்கான தனிப்பயனாக்கப்பட்ட முனை வெற்றிட உறிஞ்சும் கோப்பை ZP2 வழங்குகிறது. அல்ட்ரா-காம்பாக்ட் ø0.8mm-ø1.1mm விட்டம் மற்றும் இடத்தை சேமிக்கும் ஒருங்கிணைந்த முனை ஆகியவற்றைக் கொண்டுள்ளது, இந்த சப்ளையர்-நேரடி தீர்வு சில்லுகள் மற்றும் மைக்ரோ-லென்ஸ்களுக்கு ஏற்றது. எலெக்ட்ரானிக்ஸ் மற்றும் லித்தியம் பேட்டரி துறைக்கான ஆன்டி-ஸ்டேடிக் மற்றும் அனைத்து துருப்பிடிக்காத எஃகு பாகங்களையும் நாங்கள் சேமித்து வைத்திருக்கிறோம்.
கிளிக் செய்து தேர்வைத் தொடங்கவும்
》தயாரிப்புத் தகவலுக்குத் திரும்பு
முனை வெற்றிட உறிஞ்சும் கோப்பைகள் ZP2
ZP2 தொடர் முனை வெற்றிட பேட் அலகு
அடாப்டர் நோசில் வெற்றிட திண்டு கொண்ட ZP2-T தொடர்
விளக்கம்
எப்படி ஆர்டர் செய்வது
விவரக்குறிப்புகள் / பொருள்
விண்ணப்பங்கள்
வளம்
அல்ட்ரா-மினியேச்சர் சக்ஷன் பேட் வகையின் ஒரு பகுதியாக, இந்த Nozzle Vacuum Suction Cups ZP2 ஆனது ZP2 தொடரின் மிகச்சிறிய மாடல்களில் ஒன்றைக் குறிக்கும் ø8mm மற்றும் ø1.1mm நிலையான விட்டம் கொண்டது. அவை மில்லிமீட்டர் அளவிலான பரிமாணங்களை அளவிடும் அல்ட்ரா-சிறிய பணியிடங்களுடன் இணக்கமாக உள்ளன. கச்சிதமான முனை வடிவமைப்பு ஒரு குறுகிய முனை இடைமுகத்தை நேரடியாக திண்டு உடலில் ஒருங்கிணைக்கிறது, கூடுதல் அடாப்டர்களின் தேவையை நீக்குகிறது மற்றும் நிறுவல் இடத்தை கணிசமாகக் குறைக்கிறது. உறிஞ்சும் முனையானது, மைக்ரோவொர்க்பீஸ் மேற்பரப்புகளுடன் இறுக்கமான தொடர்பை உறுதிசெய்து, உகந்த வெற்றிட சீலிங் உத்தரவாதமளிக்கும் ஒரு குறுகிய-விளிம்பு சீல் லிப் வடிவமைப்பைப் பயன்படுத்துகிறது.
வழக்கமான பயன்பாடுகள் அடங்கும்
1.சிப் அசெம்பிளி, மைக்ரோ-ரெசிஸ்டர்கள்/கேபாசிட்டர்கள் மற்றும் மின்னணு உற்பத்தியில் PCB மைக்ரோ-சாலிடர் செய்யப்பட்ட பாகங்கள் கையாளப்படுகின்றன.
2. குறைக்கடத்தி தொழில்:செமிகண்டக்டர் செதில்கள் மற்றும் மைக்ரோ சென்சார்கள் போன்ற துல்லியமான கூறுகளை தூசி இல்லாத கையாளுதல்.
3. துல்லியமான வன்பொருள்:மைக்ரோ திருகுகள், மெட்டல் ஸ்பிரிங் பிளேடுகள் மற்றும் மினியேச்சர் தாங்கு உருளைகள் உள்ளிட்ட அல்ட்ரா-காம்பாக்ட் கூறுகளின் தானியங்கு உணவு.
4. ஒளியியல் சாதனங்கள்:மினியேச்சர் லென்ஸ்கள் மற்றும் ஃபைபர் ஆப்டிக் கனெக்டர்கள் போன்ற ஆப்டிகல் கூறுகளின் துல்லியமான பிடிப்பு மற்றும் நிலைப்படுத்தல்.
அடிக்கடி கேட்கப்படும் கேள்விகள்
SMC ZP2 முனை பட்டைகள் எதற்காகப் பயன்படுத்தப்படுகின்றன?
Nozzle Vacuum Suction Cups ZP2 பொதுவாக வெற்றிட உமிழ்ப்பான் அமைப்புகளில் வேகமான பிக்-அண்ட்-பிளேஸ் செயல்பாடுகளுக்குப் பயன்படுத்தப்படுகிறது.
கோப்பையில் நேரடியாக வெற்றிடத்தை உருவாக்க முனைகளுடன் ஒருங்கிணைக்கப்பட்டது
அதிவேக ஆட்டோமேஷன் மற்றும் ரோபோ கையாளுதலுக்கு ஏற்றது
சிறிய பாகங்கள், பேக்கேஜிங் பொருட்கள் மற்றும் இலகுரக கூறுகளுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது
Commaelec ஒத்த அமைப்பு வடிவமைப்புகளுடன் இணக்கமான நிலையான தரமான கோப்பைகளை வழங்குகிறது, இது தொடர்ச்சியான உற்பத்தியில் நம்பகமான செயல்திறனை உறுதி செய்கிறது.
சரியான உறிஞ்சும் கோப்பை வடிவமைப்பை எவ்வாறு தேர்வு செய்வது?
உண்மையான வேலை நிலைமைகளின் அடிப்படையில் தேர்வு செய்யப்பட வேண்டும்:
பணிப்பகுதி மேற்பரப்பு: மென்மையான → பிளாட் வகை; சீரற்ற → பெல்லோஸ் வகை
எடை மற்றும் அளவு: கனமான பகுதிகளுக்கு பெரிய விட்டம் தேவை
சுற்றுச்சூழல்: அதிக வெப்பநிலை அல்லது இரசாயனங்கள் → சிலிகான் அல்லது FKM ஐ தேர்வு செய்யவும்
சுழற்சி வேகம்: அதிவேக கோடுகள் இலகுரக, பதிலளிக்கக்கூடிய வடிவமைப்புகளிலிருந்து பயனடைகின்றன
Commaelec தனிப்பயனாக்கப்பட்ட தீர்வுகளை ஆதரிக்கிறது, பொருட்கள், அளவுகள் மற்றும் கட்டமைப்புகளை குறிப்பிட்ட பயன்பாடுகளுடன் பொருத்த உதவுகிறது.
ZP2 தொடரின் முக்கிய பேட் வகைகள் யாவை?
தட்டையான வகை: மென்மையான மேற்பரப்புகளுக்கான அதிகபட்ச தொடர்பு பகுதி
விலா எலும்புகளுடன் தட்டையானது: சற்று கடினமான பரப்புகளில் சிறந்த சீல்
பெல்லோஸ் வகை: சீரற்ற மேற்பரப்புகளுக்கு ஏற்றது மற்றும் குஷனிங் வழங்குகிறது

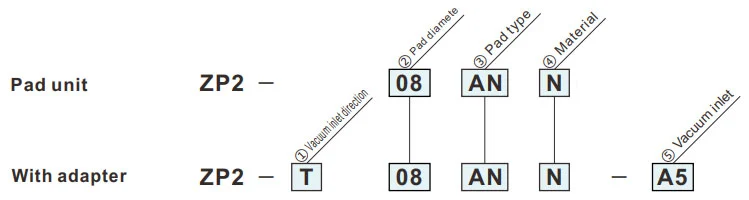

எப்படி ஆர்டர் செய்வது
- சிறிய கூறுகளை உறிஞ்சுவதற்கு (ஐசி சில்லுகள் போன்றவை)
| ① வெற்றிட நுழைவாயில் திசை | |
| T | செங்குத்து |
| ②பேட் விட்டம்(மிமீ) | |
| 08 | ø0.8 |
| 11 | ø1.1 |
| ③பேட் வகை | |
| AN | முனை |
| ④ பொருள் | |
| N | NBR |
| S | சிலிகான் ரப்பர் |
| U | யூரேத்தேன் ரப்பர் |
| F | FKM |
| ஜிஎன் | கடத்தும் NBR |
| ஜி.எஸ் | கடத்தும் சிலிகான் ரப்பர் |
பச்சை சின்னம் தனிப்பயனாக்கப்பட்ட மாதிரிகள்.
| ⑤வெற்றிட நுழைவாயில் | ||
| A4 | பெண் நூல் | M4 x0.7 M5 x0.8 |
| A5 | ||
| B4 | ஆண் நூல் | M4 x0.7 |
| B5 | M5 x0.8 | |
பரிமாணங்கள்(மிமீ)
பச்சை சின்னம் தனிப்பயனாக்கப்பட்ட மாதிரிகள்.
AN
முனை திண்டு
| மாதிரி | øC | øD | |||
|
② திண்டு dia. |
③ திண்டு வகை |
④ திண்டு பொருள் |
|||
| ZP2 | 08 | AN |
N S U F ஜிஎன் ஜி.எஸ் |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
குறிப்புக்கான மாதிரி: ZP2-11ANN
அடாப்டர் மவுண்டிங் பரிமாணங்கள்
ZP2-T
செங்குத்து
A4,A5
| மாதிரி | A | B | øC | øD | E | அடாப்டர் | |||||
|
① வெற்றிடம் நுழைவு திசை |
② திண்டு dia. |
③ திண்டு வகை |
④ திண்டு பொருள் |
⑤ வெற்றிடம் நுழைவாயில் |
|||||||
| ZP2 | T | 08 | AN |
N S U F ஜிஎன் ஜி.எஸ் |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
குறிப்புக்கான மாதிரி: ZP2-T11ANN-A5
ZP2-T
செங்குத்து
A4,A5
| மாதிரி | A | B | øC | øD | E | அடாப்டர் | |||||
|
① வெற்றிடம் நுழைவாயில் திசை |
② திண்டு dia. |
③ திண்டு வகை |
④ திண்டு பொருள் |
⑤ வெற்றிடம் நுழைவாயில் |
|||||||
| ZP2 | T | 08 | AN |
N S U F ஜிஎன் ஜி.எஸ் |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
குறிப்புக்கான மாதிரி: ZP2-T11ANGN-B5
பேட் பொருள் மற்றும் பண்புகள்
⚪:சிறிது அல்லது பாதிப்பு இல்லை
|
பொருள்
சிறப்பியல்புகள்
|
சின்னம் | துரோமீட்டர் HS (±5°) |
நிறம் இன் ரப்பர் |
இயங்குகிறது வெப்பநிலை வரம்பு (°C) |
எண்ணெய் எதிர்ப்பு பெட்ரோல் |
எண்ணெய் எதிர்ப்பு பென்சோல் |
அடிப்படை எதிர்ப்பு |
அமிலம் எதிர்ப்பு |
வானிலை | ஓசோன் எதிர்ப்பு |
சிராய்ப்பு எதிர்ப்பு |
நீர்ப்புகா | கரைப்பான் எதிர்ப்பு (பென்சீன், டோலுயீன்) |
விண்ணப்பம் |
| NBR | N | 50 | கருப்பு | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | பொது வேலை, நெளி பலகை, வெனீர் தட்டு, இரும்பு தகடு மற்றும் பிறவற்றை மாற்றுதல் |
| சிலிகான் ரப்பர் | S | 45 ~ 50 | வெள்ளை | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | செமிகண்டக்டர், டை-காஸ்டிங்கிலிருந்து நீக்குதல், மெல்லிய வேலை, உணவு செயலி |
| யூரேத்தேன் ரப்பர் | U | 50 ~ 60 | பழுப்பு | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | நெளி பலகை, இரும்பு தகடு, வெனீர் தட்டு |
| FKM | F | 60 | கருப்பு | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | இரசாயன வேலை |
| கடத்தும் NBR | ஜிஎன் | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | குறைக்கடத்தியின் பொதுவான வேலை (நிலையான மின்சார எதிர்ப்பு) | |
| கடத்தும் சிலிகான் தேய்த்தல் | ஜி.எஸ் | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | குறைக்கடத்தி (நிலையான மின்சாரம்) |
மேலே உள்ள அட்டவணை ரப்பர் பொருட்களின் பொதுவான பண்புகளை மட்டுமே உள்ளடக்கியது. நீல சின்னம் தனிப்பயனாக்கப்பட்ட மாதிரிகள்.
பல்வேறு தொழில்துறை துறைகளில் நியூமேடிக் கூறுகளின் (வெற்றிட உறிஞ்சும் கோப்பை) பயன்பாட்டு அவுட்லைன்
I. முக்கிய பலங்கள்
II. தொழில் மூலம் பயன்பாடுகளை பிரித்தெடுத்தல்
A. மருத்துவம் மற்றும் மருத்துவத் தொழில்
A.1: முக்கிய தேவைகள்:சுத்தமான மற்றும் மாசு இல்லாத (FDA/GMP இணக்கம்), மென்மையான மற்றும் சேதமடையாத, மற்றும் குறுக்கு-மாசு தடுப்பு
A.2 முக்கிய காட்சிகள்:
1. மருந்து பேக்கேஜிங்: மருந்து பாட்டில் / மருந்து தட்டு / உட்செலுத்துதல் பை பிக்கப் (உணவு தர சிலிகான் உறிஞ்சும் கோப்பை, துகள் உதிர்தல் இல்லை)
2. மருத்துவ சாதனம் அசெம்பிளி: அறுவை சிகிச்சை கருவிகள்/மருத்துவ வடிகுழாய்கள்/புரோஸ்தீசிஸ் கையாளுதலின் துண்டுகள் (சரிசெய்யக்கூடிய எதிர்மறை அழுத்தம், சிதைவு பாதுகாப்பு)
3. உயிரியல் ஆய்வுக்கூடம்: பெட்ரி டிஷ்/சென்ட்ரிஃபியூஜ் டியூப்/ரியாஜென்ட் கார்டு பரிமாற்றம் (ரசாயன எதிர்ப்பு, மலட்டு இணக்கமானது)
பி. எலக்ட்ரானிக்ஸ் மற்றும் செமிகண்டக்டர் தொழில்
B.1 முக்கிய தேவைகள்:ஆன்டி-ஸ்டாடிக் (10⁶-10¹¹Ω), துல்லிய நிலைப்படுத்தல் (பிழை ≤0.01mm), கீறல் எதிர்ப்பு
B.2 முக்கிய காட்சிகள்:
1. சிப்/செமிகண்டக்டர்: செதில் கையாளுதல், சிப் பேக்கேஜிங் (போரஸ் செராமிக்/ஆன்டி-ஸ்டேடிக் சிலிகான் உறிஞ்சும் கோப்பை, சிதைவைத் தடுக்க சீரான எதிர்மறை அழுத்தம்)
2. பிசிபி/கூறுகள்: நெகிழ்வான பிசிபி, மைக்ரோ பாகங்கள் (0402 ரெசிஸ்டர்கள்) மேற்பரப்பில் பொருத்தப்பட்ட (மெல்லிய சிலிகான்/ஜெல்/மைக்ரோ உறிஞ்சும் கோப்பைகள் சுருக்கம்/கிழிவதைத் தடுக்கும்)
3. காட்சி: LCD/OLED பேனல், டச் கிளாஸ் கிராப் (உயர் வெளிப்படையான பொருள், கறை மற்றும் கீறல்கள் இல்லை)
C. ஆட்டோமொபைல் மற்றும் வாகன உதிரிபாகங்கள் தொழில்
C.1 முக்கிய தேவைகள்:பெரிய உறிஞ்சும் (ஒற்றை உறிஞ்சும் வட்டு ≥500N), பல-குறிப்பிடுதல் தழுவல் (உலோகம்/பிளாஸ்டிக்/கண்ணாடி), சீட்டு இல்லாதது
C.2 முக்கிய காட்சிகள்:
4. உடல் உற்பத்தி: எஃகு தகடு / கதவு சட்டத்தை கையாளும் வெல்டிங் (பெரிய விட்டம் கொண்ட ரப்பர் / பல உறிஞ்சும் கப் அணிவரிசை, சீட்டு எதிர்ப்பு அமைப்பு)
5. கண்ணாடி / உட்புறம்: விண்ட்ஸ்கிரீன் நிறுவல், தோல் இருக்கை மேற்பரப்பு பரிமாற்றம் (வெப்பநிலை எதிர்ப்பு சிலிகான் / கடற்பாசி உறிஞ்சும் கோப்பைகள், சிதைவு பாதுகாப்பு)
6. பாகங்கள்: என்ஜின் சிலிண்டர் பாடி / கியர்பாக்ஸ் ஹவுசிங் கிராப் (வெற்றிடம் + மெக்கானிக்கல் லாக், எதிர்ப்பு வீழ்ச்சி)
D. உணவு மற்றும் பேக்கேஜிங் தொழில்
D.1 முக்கிய தேவைகள்:உணவு தர பொருள் (FDA சான்றிதழ்), சுத்தம் செய்ய எளிதானது, நசுக்க எதிர்ப்பு
D.2 முக்கிய காட்சிகள்:
1. உணவு கையாளுதல்: வேகவைத்த பொருட்கள் / புதிய இறைச்சி / பழங்கள் வரிசைப்படுத்துதல் (குறைந்த உறிஞ்சும் கடற்பாசி உறிஞ்சும் கோப்பை, மணமற்ற மற்றும் கழுவ எளிதானது)
2. பேக்கேஜிங் ஆட்டோமேஷன்: பேக்கேஜிங் பை திறப்பு, மலட்டு அட்டைப்பெட்டி மோல்டிங் (நிலையான நீக்கம்/ பல-புள்ளி உறிஞ்சுதல், மெல்லிய/கடினமான பேக்கேஜிங்கிற்கு ஏற்றது)
E. லாஜிஸ்டிக்ஸ் மற்றும் கிடங்கு தொழில்
E.1 முக்கிய தேவைகள்:திறமையான தழுவல் (பொருட்களின் பல குறிப்புகள்), நிலையான அழுத்தம், எதிர்ப்பு வீழ்ச்சி
E.2 முக்கிய காட்சிகள்:
1. அட்டைப்பெட்டி கையாளுதல்: இ-காமர்ஸ் அட்டைப்பெட்டி வரிசையாக்கம் (சரிசெய்யக்கூடிய உறிஞ்சும் வரிசை, வெற்றிட அழுத்தம்)
2. தட்டு/ரோல்: மரப் பலகை/பிளாஸ்டிக் ஃபிலிம் ரோல் பரிமாற்றம் (நீண்ட துண்டு/வளைவு உறிஞ்சும் கோப்பை, ஆஃப்செட்டைத் தடுக்க சீரான உறிஞ்சுதல்)
F. புதிய ஆற்றல் மற்றும் சிறப்புத் தொழில்கள்
F.1 புதிய ஆற்றல் (லித்தியம் பேட்டரி/பிவி):
1. லித்தியம் பேட்டரி தட்டு (ஆன்டி-ஸ்டேடிக் போரஸ் உறிஞ்சும் கோப்பை, தூசி எதிர்ப்பு), ஒளிமின்னழுத்த கண்ணாடி (பெரிய உறிஞ்சும் சிலிகான் உறிஞ்சும் கோப்பை, கீறல் இல்லை)
F.2 அச்சிடுதல் மற்றும் காகிதம்
1. காகிதம்/அச்சிடப்பட்ட பொருள் பிடிப்பு (உறிஞ்சும் காகிதப் பொருள், கிழித்தும் மை மாசுபடுவதைத் தடுக்கும் சிறிய எதிர்மறை அழுத்தம்)
III. முக்கிய தழுவல் தர்க்கத்தின் சுருக்கம்
| பணியிடத்தின் பண்புகள் | குழாய் தழுவல் திட்டம் | தொடர்புடைய தொழில் காட்சிகள் |
| மெல்லிய / உடையக்கூடிய / துல்லியம் | சிலிகான்/பீங்கான் பொருள், மைக்ரோ நெகட்டிவ் பிரஷர், மைக்ரோ உறிஞ்சும் முனை | எலக்ட்ரானிக் குறைக்கடத்திகள், மருந்துகள் |
| கனமான பொருட்கள் / பெரிய அளவு | ரப்பர் பொருள், பெரிய விட்டம் உறிஞ்சும் கோப்பை, பல உறிஞ்சும் கோப்பை அணி | ஆட்டோமொபைல்கள், தளவாட பேனல்கள் |
| சுகாதாரம்/மாசு தடுப்பு | உணவு/மருத்துவ தர சிலிகான், அமைப்பு சுத்தம் செய்ய எளிதானது | மருந்து, உணவு |
| மென்மையான / ஒழுங்கற்ற மேற்பரப்புகள் | கடற்பாசி பொருள், சிதைக்கக்கூடிய உறிஞ்சும் கோப்பை | கார் உட்புறம், உணவு |
| ஆண்டிஸ்டேடிக் தேவைகள் | ஆண்டிஸ்டேடிக் சிலிகான், அயன் காற்று உதவியது | மின்னணு அரைக்கடத்தி |
நிறுவல் கையேடு
PDF பதிவிறக்கம்
எச்சரிக்கை +எச்சரிக்கை (பயன்பாட்டிற்கு முன் படிக்கவும்)
PDF பதிவிறக்கம்
